Le tableau électrique est le cœur de toute installation électrique domestique et professionnelle, protégeant les habitants. Un tableau obsolète augmente le risque d’incendie et réduit la reliabilité des circuits, surtout en présence d’un câblage ancien.
Ce guide pratique présente les étapes pour diagnostiquer et moderniser un tableau, avec un focus sur Schneider Electric. Retrouvez ci‑dessous les points essentiels pour sécuriser et moderniser votre tableau électrique.
A retenir :
- Protection renforcée contre les risques d’incendie et d’électrocution
- Conformité NF C 15-100 garantie pour vente et location future
- Capacité augmentée pour appareils modernes et bornes de recharge
- Préparation à la domotique et gestion intelligente de l’énergie

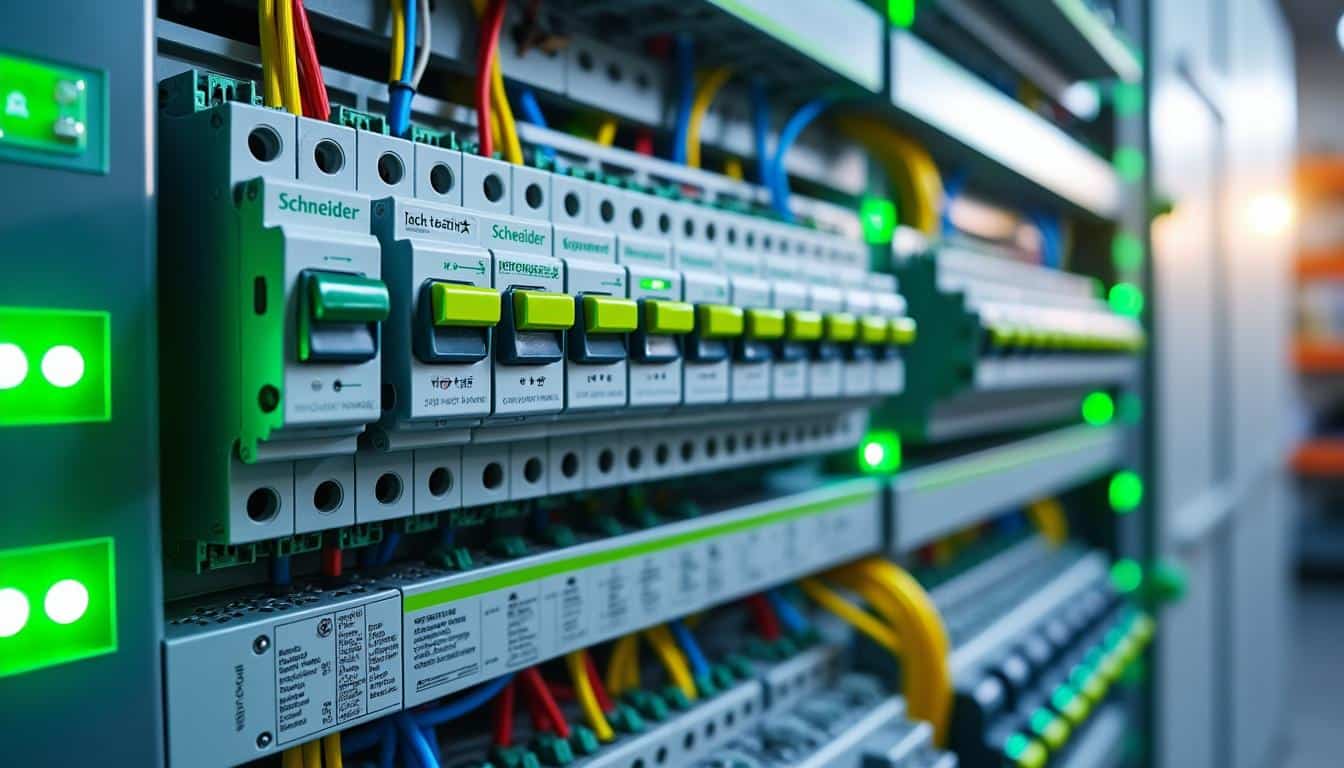

Visuel de chantier :
Diagnostic et normes pour moderniser un tableau électrique Schneider Electric
Après ces points essentiels, le diagnostic précis reste l’étape prioritaire pour toute modernisation. Selon l’Observatoire National de la Sécurité Electrique, une part notable des incendies domestiques est liée à des installations défectueuses.
La conformité à la norme NF C 15-100 conditionne les travaux et la mise en service du tableau rénové. Ce diagnostic définit les composants à choisir, orientant directement le choix du matériel adapté.
Problème
Risque
Action recommandée
Âge du tableau > 20 ans
Composants usés, défaillances potentielles
Remplacement complet ou rénovation ciblée
Fusibles à broches
Protection insuffisante contre les courts-circuits
Remplacer par disjoncteurs modernes
Absence de DDR 30mA
Risque d’électrocution non détecté
Installer disjoncteur différentiel 30mA
Câblage endommagé
Court-circuit et incendie
Remplacer câbles, vérifier sections
Comment identifier un tableau électrique à moderniser
Ce volet détaille les critères concrets pour reconnaître un tableau à remplacer ou à améliorer. Observer l’âge, la présence de fusibles à broches et l’absence de DDR guide la décision.
Un tableau surchargé avec des disjoncteurs qui sautent souvent indique un besoin d’augmentation de capacité. La documentation et un schéma électrique clair facilitent toute intervention ultérieure.
Signes visibles d’obsolescence :
- Âge du tableau supérieur à vingt ans
- Présence de fusibles à broches
- Absence de disjoncteur différentiel 30mA
- Câblage dénudé ou isolant craquelé
« J’ai découvert des fusibles à broches dans mon appartement, j’ai remplacé le tableau et gagné en sérénité. »
Paul N.
Le rapport de diagnostic : contenu et usages
Le rapport formalise l’inventaire des défauts et oriente les travaux nécessaires, facilitant la mise en conformité. Selon Consuel, un rapport complet accélère l’obtention du certificat de conformité.
Un dossier bien rédigé aide au chiffrage et à la négociation avec les professionnels. Il doit clairement préciser les préconisations, les priorités et une estimation budgétaire réaliste.
Contenu du rapport :
- Inventaire détaillé des défauts constatés
- Évaluation de conformité à la NF C 15-100
- Préconisations de modernisation priorisées
- Estimation des coûts et phasage des travaux
Visuel d’inspection :
Choix du matériel Schneider Electric et tendances pour la modernisation domotique
Fort du diagnostic, le choix du matériel devient l’étape opérationnelle déterminante. Selon Schneider Electric, les gammes Resi9 répondent bien aux besoins domestiques actuels.
Le bon équipement facilite l’intégration de la domotique et la gestion intelligente de l’énergie, préparant l’habitat aux usages futurs. Les options modulaires permettent d’anticiper les évolutions sans remplacer l’ensemble.
Comparer Resi9 XE et Resi9 XP pour une installation fiable
Ce comparatif met en lumière les différences d’installation et de flexibilité entre deux gammes Schneider Electric. Il sert à choisir selon budget, rapidité et évolutivité souhaitées.
Critère
Resi9 XE
Resi9 XP
Technologie
Embrochable, montage sans outil
Peignable, vissage sur rail DIN
Installation
Très rapide, gain de temps
Standard, robuste et éprouvée
Prix
Plus élevé
Plus abordable
Flexibilité
Bonne pour modules
Excellente pour extensions
Public cible
Installations rapides et pros
Installations modulaires traditionnelles
Critères de choix :
- Facilité d’installation et gain de temps
- Coût global et budget disponible
- Prévision d’évolution et réserve modulaire
- Compatibilité avec la domotique et l’autoconsommation
« Le Resi9 a simplifié notre rénovation, l’installation a été plus rapide que prévu. »
Luc N.
Disjoncteurs, câblage et accessoires recommandés
Ce point précise les éléments à installer pour une sécurité électrique réelle et durable. Le choix des calibres et des sections influe directement sur la fiabilité de l’installation.
Privilégiez des composants conformes et des marques reconnues pour garantir la longévité. Selon AFNOR, la section des câbles et la protection adaptée réduisent le risque d’échauffement.
Matériel recommandé :
- Disjoncteur différentiel 30mA type A pour circuits sensibles
- Disjoncteurs divisionnaires 10A, 16A, 20A, 32A selon usage
- Câbles HO7VU sections 1.5, 2.5, 6 mm² selon circuit
- Gaines ICTA et étiquetage clair des circuits
Vidéo explicative :
Visuel produits :
Installation, tests et maintenance pour assurer une fiabilité maximale
Une fois les matériels choisis, l’installation rigoureuse et les tests garantissent la sécurité électrique. Un bon serrage des connexions et des tests progressifs évitent les incidents après remise sous tension.
La remise en service doit être accompagnée de contrôles de continuité et d’isolement, ainsi que d’un étiquetage précis. Ces vérifications facilitent la maintenance et la traçabilité future.
Étapes d’installation et vérifications obligatoires
Ce guide étape par étape présente les gestes et vérifications indispensables lors de la pose d’un tableau rénové. Couper l’alimentation générale et confirmer l’absence de tension est la première précaution.
Effectuez une remise sous tension progressive, circuit par circuit, en testant chaque disjoncteur différentiel. Testez également la tension des prises et la continuité de la terre avec des appareils adaptés.
Étapes clés :
- Couper alimentation générale et vérifier absence de tension
- Fixer coffret et raccorder phase, neutre et terre
- Installer disjoncteurs et peignes d’alimentation
- Remise sous tension progressive et tests fonctionnels
« J’ai confié l’installation à un électricien qualifié, cela m’a évité des erreurs et des reprises coûteuses. »
Marie N.
Maintenance préventive et signes d’alerte à surveiller
La maintenance régulière prolonge la vie du tableau et protège contre les incidents graves. Surveiller les signes d’alerte permet une réaction rapide et évite l’aggravation des défauts.
Inspectez annuellement les différentiels et vérifiez le serrage des bornes tous les deux à trois ans. En cas de noircissement, odeur de brûlé ou grésillement, coupez l’alimentation et contactez un professionnel.
Entretien périodique :
- Test annuel des interrupteurs différentiels
- Vérification du serrage des bornes tous les 2-3 ans
- Inspection visuelle annuelle des traces de chauffe
- Dépoussiérage régulier avec chiffon sec
« Faire appel à un professionnel a évité des erreurs coûteuses et assuré une conformité totale. »
Claire N.
Visuel de vérification :
Source : Observatoire National de la Sécurité Electrique, « Étude sur incendies domestiques », ONSE ; Consuel, « Procédure de certification », Consuel ; AFNOR, « NF C 15-100 », AFNOR.
